尼龙加玻纤常见注塑温度简单明细

2023-07-12 17:12:12   点击数：

     今天要跟大家共同学习的是尼龙（PA610,PA612,PA12,PA1010,PA1012,尼龙改性）加玻纤常见注塑温度简单明细！
     尼龙66加纤增强的主要原理是玻纤/树脂界面上连接必然是使用到模塑件上的力传导到玻纤上，因此玻纤的长度被充分利用，起到树脂增强的目的。以尼龙加纤30为例，改性PA的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳强度是未增强的2.5倍。

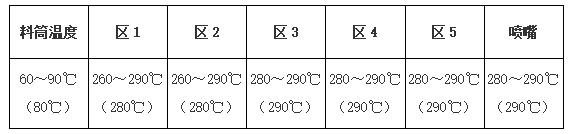

     其实要达到好的效果，跟生产加工工艺的关系也是比较大的。因为加纤的原因，流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10~40℃。注塑温度可以参考下面的表格，常规尼龙66的注塑温度如下：     通常在加玻纤后，一般加工温度要提高10～20度。如果在结构复杂，为了得到一个良好的外观，玻纤量比较高的情况下，温度可能会达到更高，甚至320℃。     由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆、机筒。
注：PA610,PA612,PA12,PA1010,PA1012,尼龙改性等系列产品供应商，如有任何需求欢迎您随时来电垂询！

上一篇：限塑令到禁塑令，实则是为了加快改性塑料产业的发展

下一篇：热气腾腾新闻资讯：天津长芦海晶与院校共同研发共聚尼龙通过验收
